Arrest Force และ Free-Fall Distance — แรงกระชากและเกณฑ์ MAF ตาม ANSI Z359.11 เทียบกฎไทย

ระบบกันตกที่ "หยุดคนได้" ยังไม่พอ เพราะถ้าหยุดแรงเกินไป คนงานอาจรอดจากการกระแทกพื้นแต่บาดเจ็บภายในรุนแรงจากแรงกระชากที่กระทำต่อกระดูกสันหลัง คำถามที่ จป.วิชาชีพต้องเข้าใจคือ ตอนระบบหยุดร่างกลางอากาศ แรงที่กระทำต่อตัวคนมีเท่าไร และเท่าไรถึงเรียกว่า "อันตราย" นี่คือเรื่องของ Arrest Force และ Free-Fall Distance

เช่นเดียวกับเรื่อง Fall Clearance — กฎหมายไทยไม่ได้กำหนดค่าแรงกระชากเป็นตัวเลข ค่าพวกนี้มาจากมาตรฐาน ANSI Z359 และ OSHA ของสหรัฐ ที่เข้ามาในงานไทยผ่านมาตรฐานผลิตภัณฑ์บนฉลากอุปกรณ์ การแยกให้ออกว่าอะไรเป็นกฎหมายไทย อะไรเป็นมาตรฐานสากล คือสิ่งที่ต้องทำให้ชัดตั้งแต่ต้น

Free-Fall Distance คืออะไร

Free-Fall Distance (FFD) คือ ระยะที่ร่างตกอิสระก่อนที่ระบบกันตกจะเริ่มหน่วงการตก เป็นช่วงที่ร่างยังไม่ถูกรั้งเลย ตกด้วยแรงโน้มถ่วงล้วน ๆ

FFD ขึ้นกับสองตัวแปรหลัก

• ความยาว Lanyard — ยิ่งยาว ร่างยิ่งตกได้ไกลก่อนระบบเริ่มทำงาน
• ตำแหน่งจุดยึดเทียบกับ D-ring บนหลัง — ถ้าจุดยึดอยู่ต่ำกว่า D-ring ร่างต้องตกผ่านระยะ Lanyard ทั้งเส้นแล้วยังเลยจุดยึดลงไปอีก FFD ยาวขึ้นมาก

มาตรฐาน ANSI Z359 ของสหรัฐ จำกัด Free Fall ไม่เกิน 6 ฟุต (1.8 ม.) สำหรับ shock-absorbing lanyard ขอย้ำว่าเป็นเกณฑ์ ANSI ของสหรัฐ ไม่ใช่กฎหมายไทย กฎกระทรวง 2564 ไม่ได้ระบุตัวเลขนี้ไว้

FFD เป็นตัวแปรเดียวกับที่ใช้ในการ คำนวณ Fall Clearance ใต้จุดยึด — ตกไกลเท่าไรกระทบทั้งแรงกระชากและระยะที่ต้องการใต้เท้า

Arrest Force คืออะไร และฟิสิกส์เบื้องหลัง

Arrest Force คือ แรงสูงสุดที่กระทำต่อร่างกายในจังหวะที่ระบบหยุดการตก เกิดขึ้นในเสี้ยววินาที ไม่ใช่แรงค่อย ๆ กดแบบแขวนนิ่ง ๆ

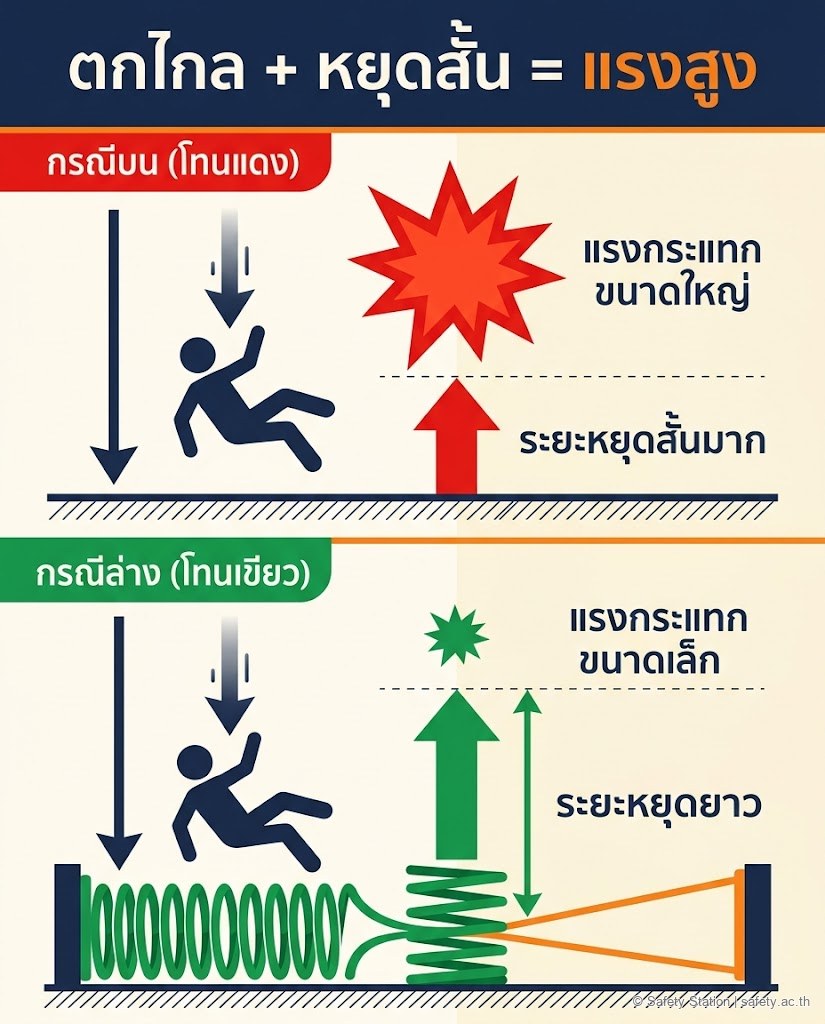

หลักฟิสิกส์เข้าใจได้ไม่ยาก เมื่อร่างกำลังตกแล้วถูกหยุด แรงที่เกิดขึ้นแปรผันกับ

• ระยะที่ตกก่อนถูกหยุด — ยิ่งตกไกล (Free Fall มาก) พลังงานยิ่งสะสมมาก
• ระยะที่ใช้หยุด — ยิ่งหยุดในระยะสั้น แรงยิ่งพุ่งสูง

พูดสั้น ๆ คือ ตกไกลและหยุดสั้น = แรงสูงสุด นี่คือเหตุผลที่ของตกลงบนเบาะนุ่ม (หยุดในระยะยาว) ไม่เจ็บเท่าตกลงบนพื้นปูน (หยุดทันที) ทั้งที่ตกจากความสูงเท่ากัน

ในระบบกันตก ตัวที่ทำหน้าที่ "ยืดระยะหยุด" เพื่อกดแรงให้ต่ำลงคือ shock absorber หรือ energy absorber

บทบาทของ Shock Absorber ต่อ Arrest Force

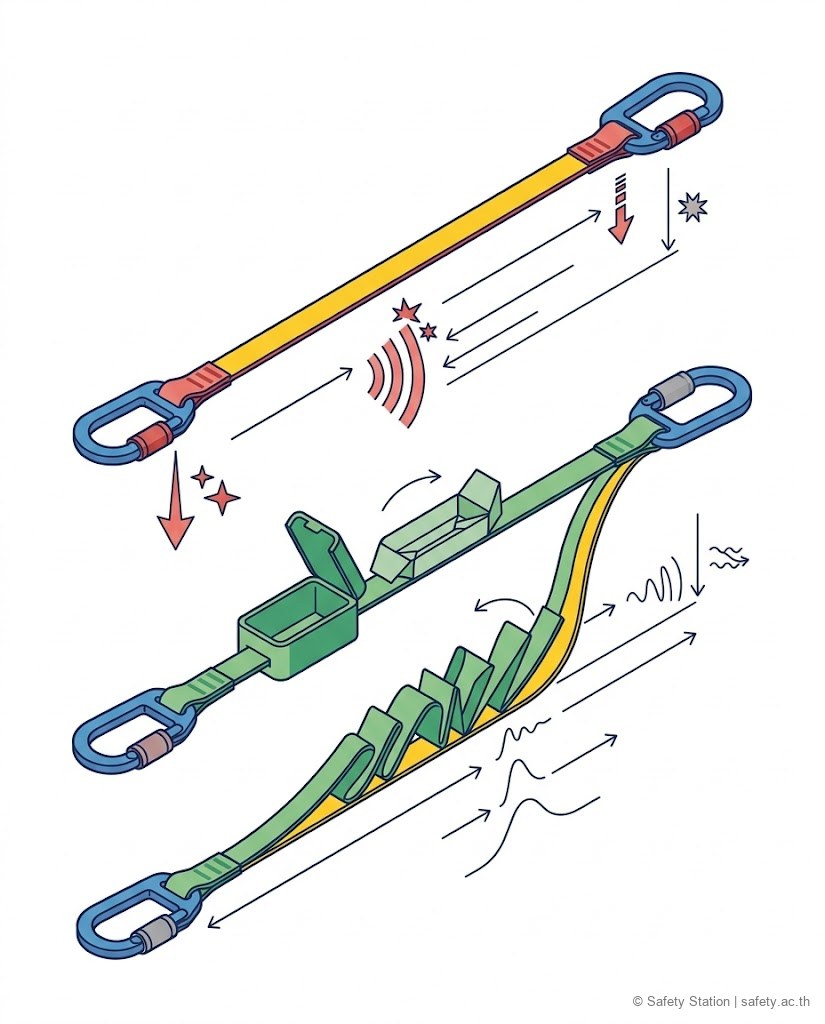

นี่คือจุดที่สำคัญที่สุดของบทนี้ และเป็นเหตุผลทางวิศวกรรมว่าทำไมห้ามใช้ lanyard เปล่ากับงาน fall arrest

• Lanyard ธรรมดา (ไม่มี energy absorber) — เป็นเชือก/สายที่แทบไม่ยืด เมื่อร่างตกถึงปลายสาย จะถูกหยุดเกือบทันทีในระยะสั้นมาก ผลคือ Arrest Force พุ่งสูงเกินเกณฑ์ปลอดภัย แรงระดับนี้กระทำต่อกระดูกสันหลังและอวัยวะภายในจนบาดเจ็บรุนแรงได้ แม้คนจะไม่ถึงพื้น
• Shock-absorbing lanyard (มี energy absorber) — energy absorber จะฉีก/deploy ตัวออกตอนรับแรง ทำหน้าที่ยืดระยะหยุดให้ยาวขึ้น เมื่อระยะหยุดยาวขึ้น แรงสูงสุดก็ลดลงต่ำกว่าเกณฑ์อันตราย

shock absorber เป็นส่วนหนึ่งของตัว Connector (ตัว C) ในระบบกันตก ABCD อ่านว่าทั้งสี่ตัวประกอบกันอย่างไรได้ที่ ระบบกันตก ABCD

คำเตือนสำคัญ: ห้ามใช้ lanyard เปล่าที่ไม่มี energy absorber กับงาน fall arrest เด็ดขาด เพราะแรงกระชากจะเกินเกณฑ์ MAF เป็นอันตรายต่อกระดูกสันหลังแม้ระบบจะ "หยุดการตก" ได้ก็ตาม

MAF — เพดานแรงกระชากที่ยอมรับได้ (เกณฑ์สหรัฐ)

MAF ย่อมาจาก Maximum Arrest Force คือเพดานแรงกระชากสูงสุดที่ยอมให้กระทำต่อร่างกายได้

มาตรฐาน ANSI Z359 และ OSHA ของสหรัฐ กำหนด MAF ไม่เกิน 1,800 ปอนด์-แรง (lbf) เมื่อใช้ full-body harness ขอย้ำชัดว่าเป็นเกณฑ์ของสหรัฐ ไม่ใช่กฎหมายไทย กฎกระทรวง 2564 ไม่ได้กำหนดค่า MAF เป็นตัวเลขไว้

ฝั่งมาตรฐานยุโรป (EN) ใช้แนวคิดจำกัดแรงกระชากเช่นกัน แต่ใช้คนละค่าและคนละฐานการทดสอบ จึงไม่ควรเอาตัวเลขสองมาตรฐานมาปนกัน หลักการร่วมของทั้งสองคือ "ต้องจำกัดแรงที่กระทำต่อร่างกายไม่ให้เกินเพดานที่ปลอดภัย" — ส่วนตัวเลขเพดานต่างกันตามมาตรฐานที่อ้าง

ทำไมเรื่องนี้จึงสำคัญกว่าแค่ "ไม่ถึงพื้น" — เพราะ fall arrest ที่ดีต้องทำสองอย่างพร้อมกัน คือ "หยุดได้" (ไม่กระแทกพื้น) และ "หยุดนุ่ม" (แรงไม่เกิน MAF) ถ้าหยุดได้แต่แรงเกินเกณฑ์ ผู้ปฏิบัติยังบาดเจ็บภายในรุนแรง

ทำไมบทนี้ไม่แสดงสูตรคำนวณตัวเลขแรงจริง

หลายคนอยากได้สูตรแบบแทนตัวเลขแล้วได้แรงเป็นปอนด์ออกมาเลย แต่ในทางปฏิบัติแรง Arrest Force จริงขึ้นกับพฤติกรรมการ deploy ของ energy absorber แต่ละรุ่น น้ำหนักผู้ใช้ และเงื่อนไขการตก ซึ่งวัดได้จากการทดสอบในห้องแล็บของผู้ผลิตเท่านั้น

ค่า Arrest Force ที่เชื่อถือได้จึงไม่ใช่ค่าที่ "คำนวณเอง" แต่เป็นค่าที่ผู้ผลิตทดสอบและรับรองมาแล้ว ระบุไว้บนฉลากและคู่มืออุปกรณ์ การพยายามแต่งสูตรพร้อมตัวเลขสมมติแล้วอ้างเป็นค่าจริง คือสิ่งที่ จป. ไม่ควรทำ เพราะนำไปสู่การตัดสินใจที่ผิดพลาด

สิ่งที่ จป. ต้องเข้าใจคือหลักการ — ตกไกลและหยุดสั้น = แรงสูง, energy absorber ยืดระยะหยุดเพื่อลดแรง — เท่านี้ก็เพียงพอต่อการเลือกอุปกรณ์ให้ถูกประเภท ส่วนค่าตัวเลขให้ยึดจากฉลากผู้ผลิต

Fall Arrest Distance — แรงสัมพันธ์กับระยะอย่างไร

Fall Arrest Distance (FAD) คือ ระยะรวมที่ร่างเคลื่อนที่ตั้งแต่เริ่มตกจนหยุดสนิท ประกอบด้วย

• Free Fall — ระยะตกอิสระก่อนระบบเริ่มหน่วง
• Deceleration Distance — ระยะที่ energy absorber deploy เพื่อหน่วง ตามมาตรฐาน ANSI ไม่เกิน 3.5 ฟุต / 48 นิ้ว (ราว 1.1 ม.)

ค่า Deceleration Distance นี่เองคือกลไกที่กดแรงลง ระยะ deploy ที่ยาวขึ้นช่วยลดแรง แต่ก็เพิ่มระยะรวมที่ร่างตกลงไป จึงสัมพันธ์โดยตรงกับ Fall Clearance ใต้จุดยึด ออกแบบระบบจริงต้องคิดทั้งสองเรื่องคู่กัน รายละเอียดการบวกระยะอยู่ที่บท คำนวณ Fall Clearance ใต้จุดยึด

กฎหมายไทยว่าอย่างไรเรื่องมาตรฐานอุปกรณ์

ที่ต้องวางให้ชัดคือ กฎกระทรวง 2564 ของไทยใช้แนวทาง performance-based ในเรื่องคุณภาพอุปกรณ์ ไม่ลงตัวเลขแรงกระชาก

เกณฑ์ "เมื่อไหร่ต้องมีระบบกันตก" อยู่ที่ข้อ 9 — ในกรณีที่ให้ลูกจ้างทำงานในที่สูงตั้งแต่สี่เมตรขึ้นไป ต้องจัดให้มีการใช้เข็มขัดนิรภัยและเชือกนิรภัยหรือสายช่วยชีวิตพร้อมอุปกรณ์ตลอดระยะเวลาการทำงาน

ส่วนคุณภาพอุปกรณ์อยู่ที่ข้อ 4 — นายจ้างต้องจัดให้มีอุปกรณ์คุ้มครองความปลอดภัยส่วนบุคคลที่มีมาตรฐาน เหมาะสมกับสภาพของการทำงานในที่สูง เช่น เข็มขัดนิรภัย เชือกนิรภัยหรือสายช่วยชีวิต

จะเห็นว่ากฎหมายบอกแค่ว่าอุปกรณ์ต้อง "มีมาตรฐาน เหมาะสม" แต่ไม่ระบุค่าแรงกระชาก (MAF) เป็นนิวตันหรือปอนด์ ค่าพวกนี้เข้ามาผ่านข้อ 3 — ในการประกอบ ติดตั้ง ตรวจสอบ และใช้อุปกรณ์ป้องกันการตก ให้นายจ้างปฏิบัติตามรายละเอียดคุณลักษณะและคู่มือการใช้งานที่ผู้ผลิตกำหนด หากไม่มี ต้องให้วิศวกรที่ได้รับใบอนุญาตจัดทำขึ้น

ในทางปฏิบัติ ค่า MAF และ Free Fall เข้ามาผ่านมาตรฐานผลิตภัณฑ์ (ANSI/EN) ที่ระบุบนฉลากอุปกรณ์ ซึ่งคู่มือผู้ผลิตอ้างถึง การเลือกอุปกรณ์ที่ผ่านมาตรฐานเหล่านี้จึงเป็นวิธีที่ตอบทั้งข้อ 4 (ได้มาตรฐาน) และข้อ 3 (ปฏิบัติตามคู่มือผู้ผลิต) ไปพร้อมกัน

อ่านกฎกระทรวงฉบับเต็มได้ที่ กฎกระทรวงงานที่สูง พ.ศ. 2564

คำถามที่พบบ่อย (FAQ)

ถาม: ใช้ lanyard เปล่าแทน shock-absorbing lanyard ได้ไหม ไม่ได้สำหรับงาน fall arrest lanyard เปล่าไม่มี energy absorber จะหยุดร่างเกือบทันที ทำให้แรงกระชากพุ่งเกินเกณฑ์ MAF เป็นอันตรายต่อกระดูกสันหลังแม้ระบบจะหยุดการตกได้

ถาม: MAF 1,800 ปอนด์เป็นกฎหมายไทยหรือไม่ ไม่ใช่ เป็นเกณฑ์ตามมาตรฐาน ANSI Z359 และ OSHA ของสหรัฐ เมื่อใช้ full-body harness กฎกระทรวง 2564 ของไทยไม่ได้กำหนดค่า MAF เป็นตัวเลข กำหนดแค่ว่าอุปกรณ์ต้องได้มาตรฐานและปฏิบัติตามคู่มือผู้ผลิต (ข้อ 4 และข้อ 3)

ถาม: ทำไม Free Fall ยิ่งยาวยิ่งอันตราย เพราะตกไกลแปลว่าพลังงานสะสมมาก เมื่อถูกหยุด แรงกระชากจะสูงตาม การลด Free Fall เช่น ยึดจุดสูงหรือใช้ SRL จึงช่วยลดทั้งแรงกระชากและระยะที่ต้องการใต้เท้า

ถาม: รู้ค่า Arrest Force จริงของอุปกรณ์ได้จากไหน จากฉลากและคู่มือผู้ผลิต ซึ่งเป็นค่าที่ผ่านการทดสอบในห้องแล็บมาแล้ว ไม่ใช่ค่าที่คำนวณเองด้วยสูตรทั่วไป เพราะแรงจริงขึ้นกับพฤติกรรมการ deploy ของ energy absorber แต่ละรุ่น

สรุป

• Free-Fall Distance คือระยะตกอิสระก่อนระบบเริ่มหน่วง ขึ้นกับความยาว lanyard และตำแหน่งจุดยึด ANSI Z359 ของสหรัฐจำกัดไว้ที่ 6 ฟุต (1.8 ม.) — ไม่ใช่ตัวเลขของกฎหมายไทย
• Arrest Force คือแรงกระชากตอนระบบหยุดร่าง ฟิสิกส์คือ ตกไกล + หยุดสั้น = แรงสูง shock absorber ยืดระยะหยุดเพื่อกดแรงลง
• MAF (เพดานแรงกระชาก) ตาม ANSI/OSHA สหรัฐ = 1,800 ปอนด์ เมื่อใช้ full-body harness ฝั่ง EN ใช้แนวคิดเดียวกันแต่คนละค่า — ทั้งหมดเป็นมาตรฐานสากล ไม่ใช่กฎหมายไทย
• ห้ามใช้ lanyard เปล่าที่ไม่มี energy absorber กับงาน fall arrest เพราะแรงเกินเกณฑ์ MAF อันตรายต่อกระดูกสันหลัง
• กฎกระทรวง 2564 ของไทยกำหนดแค่ "ใช้ระบบกันตกที่ 4 ม." (ข้อ 9) และอุปกรณ์ "ได้มาตรฐาน/เหมาะสม" (ข้อ 4) + "ปฏิบัติตามคู่มือผู้ผลิต" (ข้อ 3) — ค่าแรงจริงเข้ามาผ่านมาตรฐานผลิตภัณฑ์บนฉลากอุปกรณ์

อ้างอิงกฎหมาย

• กฎกระทรวงงานที่สูง พ.ศ. 2564 — ข้อ 3 (คู่มือผู้ผลิต/วิศวกร), ข้อ 4 (อุปกรณ์ได้มาตรฐาน), ข้อ 9 (4 ม. ต้องใช้ระบบกันตก)
• มาตรฐาน ANSI Z359 / ANSI Z359.11 และ OSHA (Fall Protection, สหรัฐอเมริกา) — เพดาน Free Fall 6 ฟุต, Deceleration Distance 3.5 ฟุต, MAF 1,800 ปอนด์ (มาตรฐานสากล ไม่ใช่กฎหมายไทย)
• มาตรฐานยุโรป EN (Personal Fall Protection) — แนวคิดจำกัดแรงกระชาก คนละค่ากับ ANSI (มาตรฐานสากล ไม่ใช่กฎหมายไทย)
