Arc Flash PPE Category 1-4 — เลือกชุดให้ตรงกับ Incident Energy

ผู้ประกอบกิจการที่มีตู้ MDB, MCC หรือ Switchgear แรงดันต่ำขึ้นไป ต้องเผชิญกับอันตรายที่ไม่ใช่แค่ไฟดูด — Arc Flash คือการลัดวงจรในอากาศที่อุณหภูมิพุ่งถึง 19,000°C ในเสี้ยววินาที ร้อนกว่าผิวดวงอาทิตย์ประมาณสามเท่า · ช่างที่ยืนหน้าตู้ห่างไม่ถึงเมตรในจังหวะเปิดประตู Switchgear อาจไหม้ระดับสามทั่วร่างก่อน breaker จะตัดเสร็จ

กฎกระทรวงกำหนดมาตรฐานในการบริหาร จัดการ และดำเนินการด้านความปลอดภัย อาชีวอนามัย และสภาพแวดล้อมในการทำงานเกี่ยวกับไฟฟ้า พ.ศ. 2558 ข้อ 21 กำหนดให้นายจ้างต้องจัดอุปกรณ์คุ้มครองความปลอดภัยส่วนบุคคลที่เหมาะสมกับลักษณะงาน เช่น ถุงมือยาง แขนเสื้อยาง หมวกนิรภัย และอุปกรณ์ป้องกันอันตรายจากไฟฟ้า เช่น แผ่นฉนวนไฟฟ้า ฉนวนหุ้มสาย กรงฟาราเดย์ ชุดตัวนำไฟฟ้า · ข้อ 22 ระบุชัดว่า PPE ต้อง "เหมาะสมกับแรงดันไฟฟ้าสูงสุดในบริเวณที่ปฏิบัติงาน" หรือบริเวณใกล้เคียงที่อาจก่อให้เกิดอันตรายได้

ปัญหาที่ จป.วิชาชีพในไทยเจอ คือกฎหมายไม่ได้ระบุว่า "เหมาะสม" คืออะไรในเชิงตัวเลข · ไม่มี Category number ไม่มี cal/cm² ไม่มีตารางเลือกชุด · เลขเหล่านั้นอยู่ในมาตรฐานสากล NFPA 70E ของสหรัฐอเมริกา ซึ่งกฎหมายไทยอ้างอิงทางอ้อมผ่านคำว่า "มาตรฐานของสมาคมวิศวกรรมสถานแห่งประเทศไทย" (วสท.) และมาตรฐาน IEC · ฉะนั้นการเลือก Arc Flash PPE จึงเป็นการ "ใช้กฎหมายไทยเป็นกรอบ + ใช้มาตรฐานสากลเป็นรายละเอียด"

Arc Flash คืออะไร — และต่างจาก Shock Hazard อย่างไร

อันตรายจากไฟฟ้าในระดับ จป.วิชาชีพ ต้องแยกให้ขาดเป็นสองประเภท เพราะ PPE ที่ใช้คนละแบบกัน

Shock Hazard (ไฟดูด) — เกิดจากการสัมผัสตัวนำที่มีแรงดันโดยตรง · ป้องกันด้วยถุงมือฉนวนยาง (insulating glove) จัดชั้นตาม Class 00 ถึง Class 4 ตามแรงดันที่ใช้งาน + ฉนวนหุ้มสาย + แผ่นฉนวนปูพื้น · กฎกระทรวง 2558 ข้อ 17 ระบุชัดว่าหากบริภัณฑ์ไฟฟ้าใช้ แรงดันไฟฟ้าเกินกว่าห้าสิบโวลต์ ต้องจัดให้มีที่ปิดกั้นอันตรายหรือแผ่นฉนวนไฟฟ้าปูที่พื้นเพื่อป้องกันการสัมผัส

Arc Flash Hazard (อันตรายจากประกายไฟอาร์ก) — เกิดจากการลัดวงจรในอากาศ ปล่อยพลังงานความร้อน คลื่นกระแทก แสง UV และโลหะหลอมเหลวออกมารอบทิศ · ป้องกันด้วยเสื้อผ้า Flame Resistant (FR) + arc-rated face shield/hood + ถุงมือ arc-rated · ลักษณะอันตรายต่างกันโดยสิ้นเชิง — ถุงมือยางอย่างเดียวไม่ป้องกัน arc · เสื้อ FR อย่างเดียวก็ไม่ป้องกันไฟดูด

ในงานจริงต้องใส่ ทั้งสองชุดร่วมกัน เมื่อทำงาน Live หรือเปิดตู้ที่ยังมีไฟ — ถุงมือยางคลุมด้วยถุงมือหนัง (ตามข้อ 22 (3) กฎกระทรวง 2558) + ชุด FR + face shield/hood ระดับ arc rating ที่เหมาะกับ Incident Energy ในจุดนั้น

Incident Energy — หัวใจของการเลือก Arc Flash PPE

Incident Energy (IE) คือพลังงานความร้อนต่อพื้นที่ที่ผิวคนงานจะได้รับ ถ้าเกิด arc flash ที่ระยะ working distance · หน่วยเป็น cal/cm² (calorie per square centimeter)

จุดอ้างอิงสำคัญ

• 1.2 cal/cm² — ขีดที่ผิวคนเริ่มไหม้ระดับสองที่ working distance นั้น (Stoll Curve threshold) · ใต้ระดับนี้ ในทางทฤษฎียังไม่ต้องการ Arc Flash PPE แต่ shock hazard PPE ยังต้องใส่
• มากกว่า 40 cal/cm² — ระดับที่ NFPA 70E แนะนำให้ "ไม่ทำงาน Live" เด็ดขาด เพราะ blast/pressure wave จะทำลายอวัยวะภายในแม้ใส่ชุดป้องกันความร้อน

ตัวเลข 1.2 cal/cm² และ 40 cal/cm² ที่กล่าวมา รวมถึง Category 1-4 ที่จะอธิบายต่อไป มาจาก NFPA 70E (มาตรฐานสากลของ National Fire Protection Association สหรัฐอเมริกา) ไม่ใช่กฎหมายไทย · กฎหมายไทยกำหนดเพียงหลักการ "PPE ต้องเหมาะสมกับแรงดันและลักษณะงาน" (กฎกระทรวง 2558 ข้อ 21-22) ส่วนรายละเอียดการเลือก Category ต้องอ้างมาตรฐานสากล

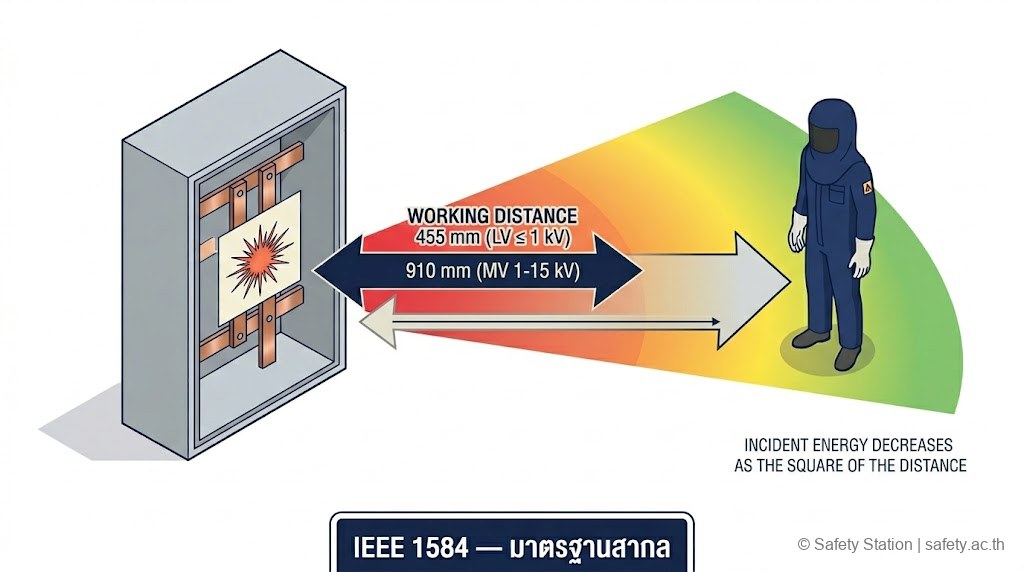

Working Distance สำคัญพอ ๆ กับ IE

IE ไม่ใช่ตัวเลขลอย ๆ — ต้องผูกกับ working distance ที่กำหนดในมาตรฐาน IEEE 1584

• LV Switchgear (≤ 1 kV) — working distance มาตรฐาน 455 mm (ประมาณ 18 นิ้ว)
• MV Switchgear (1-15 kV) — working distance มาตรฐาน 910 mm
• MV Open Air (>15 kV) — working distance 910 mm หรือไกลกว่า

ถ้าช่างเอื้อมเข้าใกล้กว่าระยะมาตรฐาน — IE ที่ผิวจริงจะ สูงกว่า ที่คำนวณไว้ · นี่คือเหตุผลที่ Arc Flash Label ทุกใบต้องระบุ working distance ที่ใช้คำนวณด้วย ไม่ใช่แค่ตัวเลข cal/cm²

NFPA 70E PPE Category 1-4 — ตารางเลือกชุด

ตารางต่อไปนี้คือชุดที่ NFPA 70E (มาตรฐานสากล — ไม่ใช่กฎหมายไทย) กำหนดสำหรับแต่ละระดับ IE · ผู้ประกอบกิจการในไทยใช้เป็น reference ในการเลือกชุดได้ แต่ต้องเข้าใจว่ากฎหมายไทยไม่ได้ระบุชื่อ Category

Category 1 — Minimum Arc Rating 4 cal/cm²

ใช้กับงานที่ Arc Flash Study คำนวณ IE ออกมาไม่เกิน 4 cal/cm² · มักเป็นงานตู้ Panel ขนาดเล็ก แรงดันต่ำ ที่ available fault current ไม่สูง

ชุดประกอบด้วย

• เสื้อแขนยาวและกางเกง FR (Flame Resistant) arc rating ≥ 4 cal/cm² หรือ Coverall FR ตัวเดียวที่คลุมทั้งตัว
• Arc-Rated Face Shield + Balaclava (สำหรับใต้ shield) — รุ่นที่ NFPA 70E กำหนดให้ใส่แม้ Cat 1 (ฉบับใหม่หลัง 2018)
• Hard Hat — หมวกนิรภัยทั่วไป (Type I Class E ป้องกันไฟฟ้าได้ถึง 20 kV — ANSI Z89.1)
• Safety Glasses หรือ Goggles — ใต้ face shield
• ถุงมือฉนวนยาง + ถุงมือหนังคลุม สำหรับ shock hazard (กฎกระทรวง 2558 ข้อ 22 (3) บังคับใช้ร่วมกัน)

• Leather Work Shoes — รองเท้านิรภัยพื้นยาง

Category 2 — Minimum Arc Rating 8 cal/cm²

ใช้เมื่อ IE อยู่ระหว่าง 4 ถึง 8 cal/cm² · เป็น category ที่พบบ่อยที่สุดในตู้ MDB/MCC ของโรงงานทั่วไป

ชุด Cat 2 = Cat 1 ทั้งหมด + ปรับ arc rating ขึ้นเป็น ≥ 8 cal/cm² · จุดต่างหลักคือ

• Arc-Rated Face Shield + Sock Hood (Balaclava) ที่ rating สูงขึ้น
• เสื้อ-กางเกง หรือ Coverall arc rating ≥ 8 cal/cm²
• บางองค์กรเลือกใส่ Arc Flash Suit แบบ light-weight เลย เพื่อให้คุ้มครองรอบทิศ

Category 3 — Minimum Arc Rating 25 cal/cm²

ใช้เมื่อ IE อยู่ระหว่าง 8 ถึง 25 cal/cm² · งานที่เข้าข่ายมักเป็นตู้แรงดันสูงกว่า 480 V หรือตู้ที่ available fault current สูงและเวลาตัดของ breaker ช้า

ชุดยกระดับเป็น Arc Flash Suit เต็มรูป

• Arc Flash Coat (Jacket) + Pants หรือ Bib Overall arc rating ≥ 25 cal/cm²
• Arc Flash Hood ที่หุ้มหัวรอบทิศ มี ventilation fan ในตัว (รุ่นใหม่)
• Arc-Rated Gloves — ไม่ใช่แค่ถุงมือยางฉนวน · เป็นถุงมือที่ผ่านการทดสอบ arc rating
• ถุงมือยางฉนวนใต้ถุงมือ arc-rated สำหรับ shock hazard
• รองเท้าหนังหรือ leather work boot

Category 4 — Minimum Arc Rating 40 cal/cm²

ใช้เมื่อ IE อยู่ระหว่าง 25 ถึง 40 cal/cm² · เป็น category สูงสุดที่ NFPA 70E กำหนดให้ทำงาน Live ได้

ชุด Cat 4 คือ Arc Flash Suit หนาที่สุด

• Arc Flash Suit (Coat + Bib Overall หรือ One-piece Suit) arc rating ≥ 40 cal/cm²
• Arc Flash Hood ที่ rating ≥ 40 cal/cm² · ส่วนใหญ่มี fan ระบายอากาศและน้ำหนักมากกว่า Cat 3 อย่างเห็นได้ชัด
• Arc-Rated Gloves + ถุงมือฉนวนยางคู่กัน
• Leather work boot

สำคัญ — IE เกิน 40 cal/cm² ห้ามทำงาน Live · ต้องตัดไฟทั้งหมดและทำ Lockout/Tagout ก่อนเข้าทำงาน · เหตุผลคือพลังงาน blast wave จาก arc ที่ IE สูงระดับนี้ จะทำลายปอด หู และอวัยวะภายในแม้ผิวจะไม่ไหม้ก็ตาม

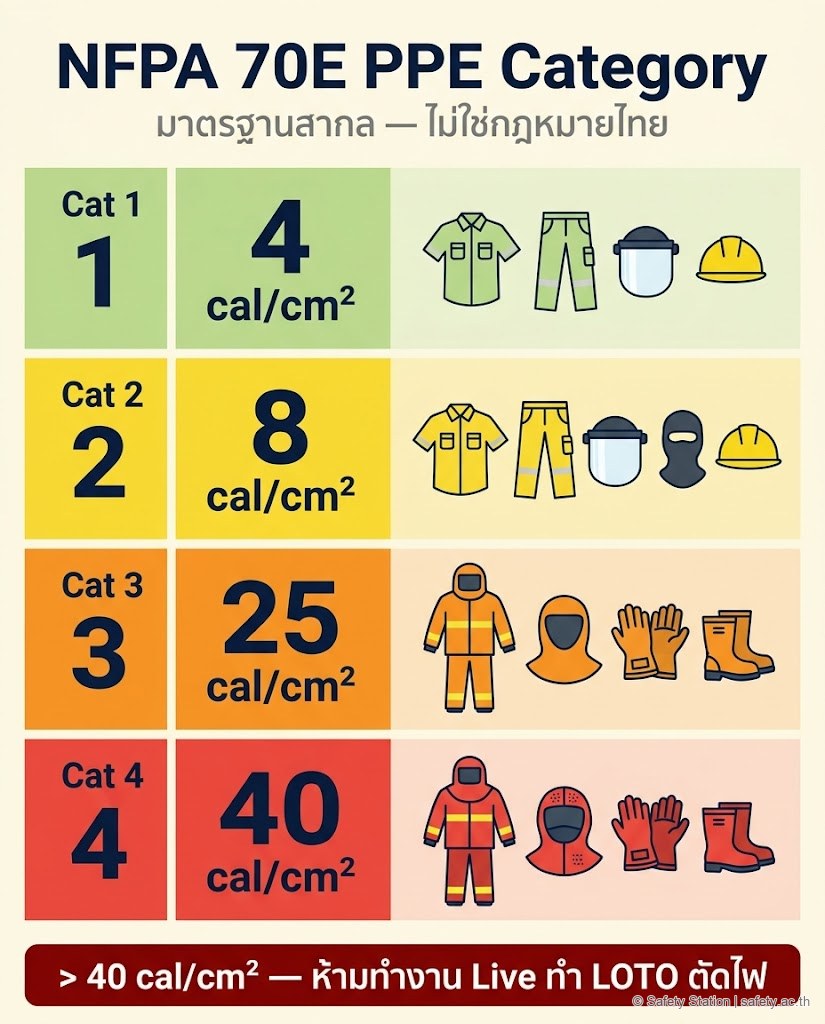

ตารางสรุป Category 1-4

Category	Arc Rating ขั้นต่ำ	ลักษณะชุด	ใช้เมื่อ
1	4 cal/cm²	FR shirt+pants/coverall + face shield + balaclava + hard hat	IE ≤ 4 cal/cm²
2	8 cal/cm²	FR แบบ Cat 1 + arc rating สูงขึ้น + sock hood	IE 4-8 cal/cm²
3	25 cal/cm²	Arc Flash Suit เต็มชุด + hood + arc-rated gloves	IE 8-25 cal/cm²
4	40 cal/cm²	Arc Flash Suit หนา + hood ระบายอากาศ + gloves	IE 25-40 cal/cm²
(ห้าม Live)	-	ทำ LOTO ก่อนเข้า	IE > 40 cal/cm²

ตัวเลข cal/cm² ทุกค่าในตารางมาจาก NFPA 70E (มาตรฐานสากล) · กฎหมายไทย (กฎกระทรวง 2558 ข้อ 21-22) ไม่ระบุ Category number — แต่บังคับให้ PPE เหมาะกับแรงดันและลักษณะงาน

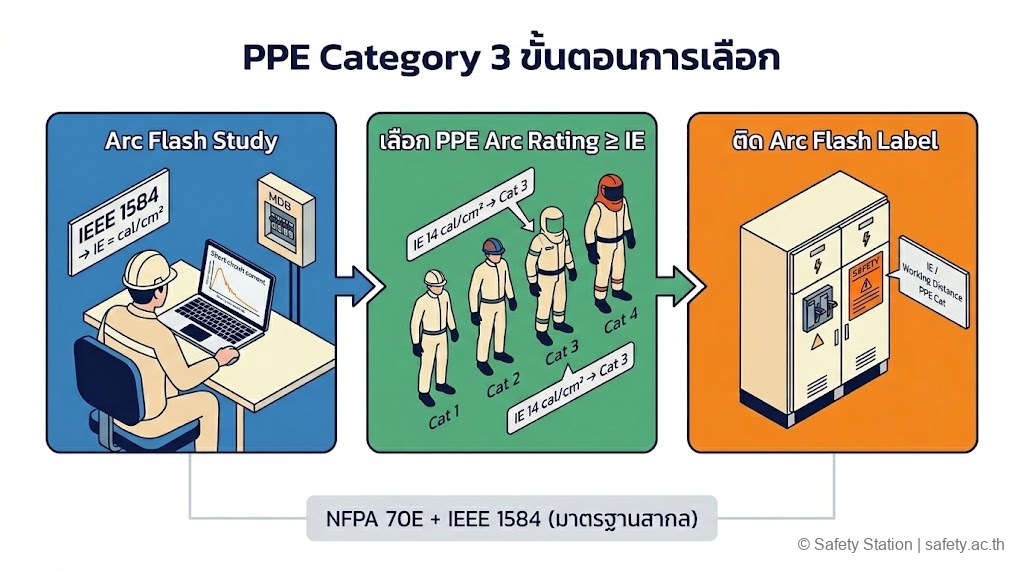

วิธีเลือก PPE Category สำหรับงานจริง — 3 ขั้นตอน

ขั้นที่ 1: ทำ Arc Flash Study

Arc Flash Study คือการคำนวณ Incident Energy ของแต่ละจุดในระบบไฟฟ้าตามมาตรฐาน IEEE 1584 (มาตรฐานสากล IEEE — ไม่ใช่กฎหมายไทย) · output ที่ได้คือเลข cal/cm² และ Arc Flash Boundary (ระยะที่ IE = 1.2 cal/cm²) สำหรับทุก bus, ทุก breaker

ข้อมูลที่ต้องใช้ในการคำนวณ

• Short Circuit Study — available fault current ที่จุดนั้น
• Protective Device Coordination — เวลาตัดของ breaker/fuse ที่ feeder ต้นทาง
• Geometry ของตู้ — ขนาดตู้ ระยะอิเล็กโทรด ทิศการเปิดประตู
• Working Distance ที่จะใช้ทำงาน

ผู้ที่ทำ Arc Flash Study ในไทยควรเป็น วิศวกรไฟฟ้าที่มีใบ กว. ตามคำนิยาม "วิศวกร" ในข้อ 2 กฎกระทรวง 2558 — "ผู้ซึ่งได้รับใบอนุญาตเป็นผู้ประกอบวิชาชีพวิศวกรรมควบคุม สาขาวิศวกรรมไฟฟ้า" · กฎหมายไม่ได้บังคับให้ทำ Arc Flash Study โดยตรง แต่หลักการ "PPE ต้องเหมาะสมกับแรงดัน" ของข้อ 22 จะปฏิบัติได้ก็ต่อเมื่อรู้ IE ในแต่ละจุด

ขั้นที่ 2: เลือก PPE ที่ Arc Rating ≥ IE

หลังได้ตัวเลข IE จากการ study · เลือกชุดที่ arc rating สูงกว่าหรือเท่ากับ IE · ตัวอย่าง

• bus หลัก MDB คำนวณ IE = 6 cal/cm² → เลือก Cat 2 (rating ≥ 8 cal/cm²)
• breaker ทางออก MCC คำนวณ IE = 14 cal/cm² → เลือก Cat 3 (rating ≥ 25 cal/cm²)
• transformer secondary คำนวณ IE = 32 cal/cm² → เลือก Cat 4 (rating ≥ 40 cal/cm²)
• bus เก่าที่ breaker ตัดช้าคำนวณ IE = 55 cal/cm² → ห้ามทำงาน Live ทำ LOTO ตัดไฟทั้งหมดก่อน

ขั้นที่ 3: ติด Arc Flash Label ที่ตู้

ผลการ study ต้องถูกนำมา ติดป้าย Arc Flash Label ที่หน้าตู้ทุกใบ เพื่อให้ช่างที่จะเข้าทำงานเห็นทันทีว่าต้องใส่ชุดระดับไหน · NFPA 70E กำหนดข้อมูลขั้นต่ำบน label

• Incident Energy (cal/cm²) ที่ working distance ที่ใช้คำนวณ
• Working distance (mm หรือ inch)
• Arc Flash Boundary (m หรือ ft)
• ระดับ PPE ที่ต้องใช้ (Category หรือ specific arc rating)
• Shock hazard boundary (Limited Approach / Restricted Approach)
• วันที่ทำการ study และวิศวกรผู้รับรอง

กฎหมายไทยอ้างอิงเรื่อง แผ่นป้ายเตือนอันตรายจากไฟฟ้า ในข้อ 6 กฎกระทรวง 2558 — กำหนดให้นายจ้างต้องมีแผ่นป้ายเตือนติดตั้งไว้ในบริเวณที่อาจเกิดอันตรายจากกระแสไฟฟ้า ตามแบบของ มอก. หรือมาตรฐานที่อธิบดีประกาศกำหนด · Arc Flash Label เข้าข่ายป้ายเตือนตามข้อนี้ได้

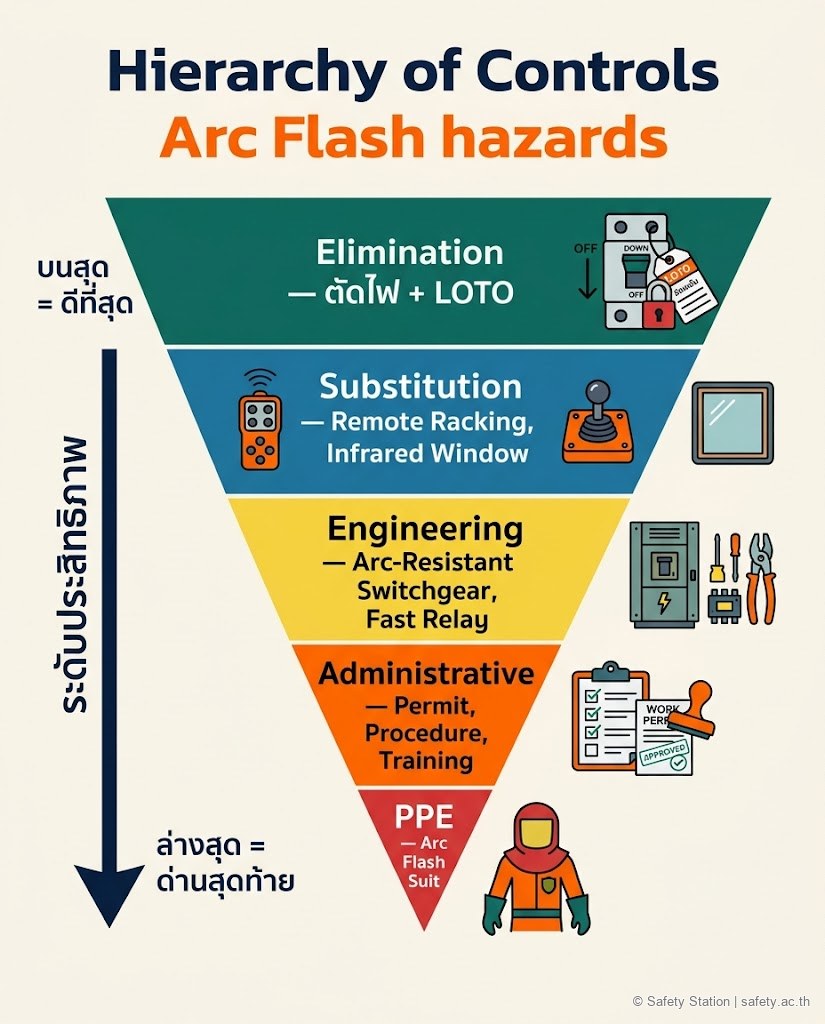

ลำดับความสำคัญ — Hierarchy of Controls

PPE คือ ด่านสุดท้าย ของการควบคุมความเสี่ยง ไม่ใช่ด่านแรก · ก่อนตัดสินใจส่งช่างเข้าทำงาน Live แบบใส่ Arc Flash Suit ต้องตอบให้ได้ว่ามาตรการต้นทางใช้หมดแล้วหรือยัง

ลำดับที่ถูกต้อง

1. Elimination — งานนี้จำเป็นต้องทำ Live หรือไม่ · ถ้าตัดไฟแล้วทำได้ ตัดดีกว่า
2. Substitution — เปลี่ยน design ของระบบให้ทำงานปลอดภัยขึ้น (เช่น remote racking, infrared window แทนการเปิดประตูตู้)
3. Engineering Control — Arc-resistant switchgear, current limiter fuse, faster relay setting · ลด IE ในจุดที่ทำงาน
4. Administrative Control — กำหนดเวลาทำงาน, ขั้นตอน LOTO ตัดไฟก่อนเข้าทำงาน, permit to work
5. PPE — Arc Flash Suit เป็นชั้นป้องกันสุดท้ายเมื่อหลีกเลี่ยงการสัมผัสไม่ได้

ในทางปฏิบัติ การ ตัดไฟแล้วทำ LOTO เป็นวิธีที่ปลอดภัยที่สุดและเป็นที่ยอมรับสากล · ทำงาน Live ในตู้ที่มี IE สูง ต้องเป็นกรณีที่ตัดไฟไม่ได้จริง ๆ เช่น งาน troubleshooting ที่ต้องวัดแรงดันขณะทำงาน หรือ critical process ที่หยุดไม่ได้

สัญญาณเตือนก่อนเกิด Arc Flash

ระบบไฟฟ้าที่กำลังจะเกิดปัญหามักส่งสัญญาณก่อน · จป.และช่างไฟฟ้าควรอ่าน 5 สัญญาณตู้ MDB กำลังจะมี Arc Flash เพื่อตรวจหน้างานก่อน — เสียงผิดปกติ กลิ่นไหม้ ความร้อนที่ผิวตู้ คราบดำที่ขั้ว ทั้งหมดบ่งบอกว่าควรเรียก Arc Flash Study + maintenance ก่อนเกิดเหตุ

กฎกระทรวง 2558 ข้อ 11 บังคับให้นายจ้างดูแลบริภัณฑ์ไฟฟ้าและสายไฟฟ้าให้ใช้งานได้โดยปลอดภัย หากพบว่าชำรุดหรือมีกระแสไฟฟ้ารั่ว ต้องซ่อมแซมหรือดำเนินการให้อยู่ในสภาพที่ใช้งานได้อย่างปลอดภัย และจัดให้มีหลักฐานสำหรับพนักงานตรวจความปลอดภัยตรวจสอบได้

การตรวจสอบและบำรุงรักษา PPE

Arc Flash Suit, FR clothing, ถุงมือฉนวน และ face shield ทุกชิ้น ไม่ได้ใส่แล้วปลอดภัยตลอดไป · ตามข้อ 24 กฎกระทรวง 2558 นายจ้างต้องบำรุงรักษาและจัดเก็บอุปกรณ์คุ้มครองความปลอดภัยส่วนบุคคลให้อยู่ในสภาพที่ใช้งานได้อย่างปลอดภัย รวมทั้ง ตรวจสอบและทดสอบตามมาตรฐานและวิธีที่ผู้ผลิตกำหนด

ในทางปฏิบัติ

• ถุงมือฉนวนยาง — ทดสอบ dielectric ทุก 6 เดือน ตามมาตรฐาน ASTM D120 (สากล — ไม่ใช่กฎหมายไทย แต่ผู้ผลิตส่วนใหญ่กำหนดตามนี้)
• FR Clothing / Arc Flash Suit — ตรวจสายตาก่อนใส่ทุกครั้ง · ส่งซักด้วยน้ำยาที่ไม่ทำลายสาร FR (ห้ามใช้น้ำยาฟอกขาวที่มี chlorine กับชุด FR ที่เป็น aramid blend)
• Face Shield / Hood — เปลี่ยนทันทีหากมีรอย arc impingement, รอยขีดข่วนลึก หรือ delamination
• Hard Hat — เปลี่ยนทุก 5 ปี ตามผู้ผลิตกำหนด หรือทันทีเมื่อมีรอยกระแทก

ระบบไฟฟ้าต้องตรวจประจำปี

นอกจาก PPE แล้ว — ระบบไฟฟ้าและบริภัณฑ์ทั้งหมดต้องถูกตรวจสอบและบำรุงรักษา อย่างน้อยปีละหนึ่งครั้ง ตามข้อ 3 ของประกาศกรมสวัสดิการและคุ้มครองแรงงาน เรื่อง หลักเกณฑ์ วิธีการ และเงื่อนไขการจัดทำบันทึกผลการตรวจสอบและรับรองระบบไฟฟ้าและบริภัณฑ์ไฟฟ้า (ลงวันที่ 23 ธันวาคม พ.ศ. 2567 ประกาศในราชกิจจานุเบกษา 13 มกราคม พ.ศ. 2568) · ผู้บันทึกผลการตรวจสอบและรับรองต้องเป็นบุคคลที่ขึ้นทะเบียนตามมาตรา 9 หรือนิติบุคคลที่ได้รับใบอนุญาตตามมาตรา 11 แห่ง พ.ร.บ.ความปลอดภัย อาชีวอนามัย และสภาพแวดล้อมในการทำงาน พ.ศ. 2554

การตรวจประจำปีเป็นโอกาสที่ดีในการ อัปเดต Arc Flash Study ด้วย — เพราะเมื่อระบบไฟฟ้าเปลี่ยน (เพิ่ม load, เปลี่ยน transformer, ปรับ relay setting) ตัวเลข IE ที่คำนวณไว้เดิมอาจไม่ตรงอีกต่อไป · NFPA 70E แนะนำให้ทบทวน Arc Flash Study ทุก 5 ปี หรือเมื่อระบบเปลี่ยน

ข้อควรระวัง — ความผิดพลาดที่พบบ่อย

1. ใส่เสื้อในเป็น polyester ใต้ Arc Flash Suit

วัสดุ synthetic เช่น polyester, nylon, acrylic จะ หลอมติดผิว เมื่อโดน arc energy แม้ชั้น Arc Flash Suit ด้านนอกจะป้องกัน heat ได้ก็ตาม · พลังงานบางส่วนจะทะลุผ่าน ทำให้เสื้อในละลายและเกาะผิว — แผลไหม้ที่รักษายากที่สุด

หลักปฏิบัติ

• เสื้อใน + ชั้นในสุดทุกชั้น ต้องเป็น cotton 100%, wool, silk หรือวัสดุ FR เท่านั้น
• ห้าม polyester/nylon underwear, sport shirt synthetic, fleece
• ถุงเท้าและกางเกงในก็เช่นกัน — cotton หรือ wool

2. เลือกชุดตาม Category อย่างเดียวโดยไม่ดู IE จริง

หลายที่ใช้ "Cat 2 ทุกตู้" หรือ "Cat 4 ทุกที่" เพราะคิดว่าใส่หนัก = ปลอดภัยกว่า · ผิดทั้งสองแบบ

• ชุดหนักเกินทำให้ช่าง เคลื่อนไหวยาก ร้อน เครียด ตัดสินใจผิดมากขึ้น
• ชุดไม่ตรง category — ถ้า IE จริงเกินกว่า rating ชุด การใส่ก็เปล่าประโยชน์

วิธีที่ถูก คือทำ Arc Flash Study, ติด label, จับคู่ชุดกับ IE ของแต่ละจุด

3. ไม่ใช้ถุงมือยางใต้ถุงมือ arc-rated

Arc-rated glove ป้องกัน arc heat แต่ ไม่ได้ป้องกัน shock hazard · หากต้องสัมผัสตัวนำที่ยังมีแรงดัน ต้องใส่ ถุงมือฉนวนยางใต้ ถุงมือ arc-rated เสมอ + ถุงมือหนังคลุมตามข้อ 22 (3) กฎกระทรวง 2558 — "การใช้ถุงมือยางต้องใช้ร่วมกับถุงมือหนังทุกครั้งที่ปฏิบัติงาน"

ในทางปฏิบัติชั้นเรียง (จากในออกนอก) คือ — ผิวคน → ถุงมือฉนวนยาง (rubber insulating glove) → ถุงมือหนัง (leather protector) → ถุงมือ arc-rated (ในงานที่ต้องการการป้องกัน arc เพิ่ม)

4. ลืม Face Shield + Balaclava ใน Cat 1-2

NFPA 70E ฉบับใหม่ (หลังปี 2018) กำหนดให้ใส่ arc-rated face shield + balaclava (sock hood ใต้ shield) ตั้งแต่ Cat 1 · หลายที่ยังเข้าใจตามฉบับเก่าที่ Cat 1 ใส่แค่ safety glasses

5. ใช้ FR clothing ที่ซักผิดวิธี

ชุด FR ที่ผ่านการซักด้วยน้ำยาฟอกขาว, fabric softener ที่มีไขมัน หรือซักร่วมกับเสื้อปนเปื้อนน้ำมัน — จะ สูญเสีย arc rating เร็วกว่ากำหนด · ต้องตามคู่มือผู้ผลิตและส่ง industrial laundry ที่รับ FR specifically

คำถามที่พบบ่อย

ถาม: กฎหมายไทยบังคับให้ทำ Arc Flash Study ไหม ตอบ: ไม่บังคับโดยตรง · กฎกระทรวง 2558 ข้อ 21-22 บังคับเพียงให้ "PPE เหมาะสมกับแรงดันและลักษณะงาน" แต่ในทางปฏิบัติ การจะตอบว่า "เหมาะสม" หรือไม่ ต้องรู้ Incident Energy ซึ่งได้จาก Arc Flash Study เท่านั้น · ส่วนกรมธรรม์ประกันภัยอุตสาหกรรมและมาตรฐาน ISO 45001 audit เริ่มกำหนดให้ทำเป็น best practice

ถาม: ใช้ Category อย่างเดียวก็พอใช่ไหม ไม่ต้องสนใจ cal/cm² ตอบ: ไม่พอ · Category 1-4 เป็นตารางลัด (Table Method ใน NFPA 70E) ที่ใช้ได้เฉพาะระบบที่ตรงเงื่อนไข — available fault current, clearing time และ working distance อยู่ในช่วงที่กำหนด · ระบบที่ไม่ตรงเงื่อนไข ต้องใช้ Incident Energy Analysis Method โดยตรง · ในไทยที่หลายโรงงานมีระบบไฟฟ้าผสมเก่า-ใหม่ การ calculate IE ตรงปลอดภัยกว่า

ถาม: ใส่ Arc Flash Suit Cat 4 แล้วทำงานบน bus ที่ IE = 60 cal/cm² ได้ไหม ตอบ: ไม่ได้ · NFPA 70E ห้ามทำงาน Live ที่ IE > 40 cal/cm² เพราะ blast pressure ทำลายอวัยวะภายในแม้ผิวจะไม่ไหม้ · ต้องตัดไฟทำ LOTO เท่านั้น

ถาม: ถ้างบจำกัด ซื้อ Arc Flash Suit Cat 4 ตัวเดียวใส่ทุกงาน ดีไหม ตอบ: ไม่แนะนำ · ชุด Cat 4 หนัก ร้อน เคลื่อนไหวยาก · ใช้กับงาน IE ต่ำ (เช่น Cat 1) ทำให้ช่างเหนื่อยและตัดสินใจช้า · ที่ถูกควรมีชุดหลายระดับ — Cat 2 สำหรับงานทั่วไป + Cat 4 สำหรับงาน high-energy

ถาม: ลูกจ้างที่ทำงานเกี่ยวกับไฟฟ้า ต้องอบรมเรื่อง Arc Flash ไหม

ดูรายละเอียดและจองรอบอบรม ตอบ: การอบรมตามข้อ 3 ประกาศกรมสวัสดิการและคุ้มครองแรงงาน เรื่อง หลักเกณฑ์ฯ การฝึกอบรมความปลอดภัยในการทำงานเกี่ยวกับไฟฟ้า พ.ศ. 2558 กำหนดขั้นต่ำ 3 ชั่วโมง ครอบคลุม กฎหมาย+ระบบไฟฟ้า / สาเหตุและการป้องกันอันตราย+PPE / การช่วยเหลือผู้ประสบเหตุ · Arc Flash อยู่ในหมวด "สาเหตุและการป้องกัน" ที่ลึกแค่ไหนขึ้นกับผู้จัดอบรม · บริษัทที่ทำงานกับระบบ MV หรือ Switchgear ขนาดใหญ่ ควรอบรมเพิ่ม Arc Flash Awareness โดยเฉพาะ

สรุป

• Arc Flash ต่างจาก Shock Hazard — ป้องกันด้วย PPE คนละชุด · ในงานจริงต้องใส่ทั้งสองชั้นร่วมกัน
• กฎหมายไทย (กฎกระทรวงไฟฟ้า พ.ศ. 2558 ข้อ 21-22) บังคับ "PPE เหมาะสมกับแรงดันและลักษณะงาน" แต่ไม่ระบุ Category number
• NFPA 70E PPE Category 1-4 (มาตรฐานสากล US — ไม่ใช่กฎหมายไทย) แบ่งตาม arc rating ขั้นต่ำ 4 / 8 / 25 / 40 cal/cm²
• IE เกิน 40 cal/cm² ห้ามทำงาน Live ต้องทำ LOTO ตัดไฟทั้งหมด
• เลือก PPE ต้อง (1) ทำ Arc Flash Study ตาม IEEE 1584 → (2) เลือกชุด arc rating ≥ IE → (3) ติด Arc Flash Label
• Hierarchy of Controls — PPE คือด่านสุดท้าย · ตัดไฟ + LOTO ปลอดภัยกว่าทำงาน Live เสมอ
• ตรวจระบบไฟฟ้าปีละครั้ง ตามประกาศกรมสวัสดิการฯ พ.ศ. 2567 (ใช้บังคับ พ.ศ. 2568) · เป็นโอกาสอัปเดต Arc Flash Study
• ห้ามใส่เสื้อใน polyester/nylon ใต้ FR — หลอมติดผิว · ใช้ cotton, wool หรือ FR เท่านั้น

ผู้ประกอบกิจการที่มีตู้ MDB/MCC ตั้งแต่ขนาดกลางขึ้นไป ควรเริ่มจากการ จ้างวิศวกรไฟฟ้า กว. ทำ Short Circuit + Coordination + Arc Flash Study ครั้งเดียว · จากนั้นติด label ที่ตู้ + เลือกชุดให้ตรง IE + เทรนช่างให้อ่าน label เป็น · งบที่ลงทุนคืนทุนเร็วกว่าค่ารักษาแผลไหม้ระดับสามของลูกจ้างหนึ่งคน

ก่อนถึงวันที่ต้องเปิดตู้ทำงาน — ลองเริ่มที่ กฎกระทรวงไฟฟ้า 2558 ฉบับเต็ม เพื่อเข้าใจหน้าที่ตามกฎหมายทั้งฉบับ และทบทวน ขั้นตอน LOTO ตัดไฟก่อนเข้าทำงาน เพราะการตัดไฟปลอดภัยกว่าใส่ Arc Flash Suit เสมอ

---

อ้างอิงกฎหมาย

• กฎกระทรวงกำหนดมาตรฐานในการบริหาร จัดการ และดำเนินการด้านความปลอดภัยฯ เกี่ยวกับไฟฟ้า พ.ศ. 2558 (ข้อ 17 แรงดันเกิน 50 V · ข้อ 21 PPE เหมาะสมกับลักษณะงาน · ข้อ 22 PPE เหมาะสมกับแรงดัน + ถุงมือยาง-หนัง · ข้อ 24 บำรุงรักษา PPE)
• ประกาศกรมสวัสดิการและคุ้มครองแรงงาน เรื่อง หลักเกณฑ์การจัดทำบันทึกผลการตรวจสอบและรับรองระบบไฟฟ้าฯ พ.ศ. 2567 (ข้อ 3 ตรวจระบบไฟฟ้าปีละครั้ง โดยผู้ขึ้นทะเบียนตามมาตรา 9 หรือนิติบุคคลตามมาตรา 11)
• ประกาศกรมสวัสดิการและคุ้มครองแรงงาน เรื่อง หลักเกณฑ์การฝึกอบรมความปลอดภัยในการทำงานเกี่ยวกับไฟฟ้า พ.ศ. 2558 (ข้อ 3 อบรมขั้นต่ำ 3 ชม.)
• พระราชบัญญัติความปลอดภัย อาชีวอนามัย และสภาพแวดล้อมในการทำงาน พ.ศ. 2554 (มาตรา 9 บุคคลขึ้นทะเบียน · มาตรา 11 นิติบุคคลใบอนุญาต)

มาตรฐานสากลที่อ้างถึง (ไม่ใช่กฎหมายไทย)

• NFPA 70E — Standard for Electrical Safety in the Workplace (National Fire Protection Association, USA) · PPE Category 1-4 + arc rating thresholds 4/8/25/40 cal/cm²
• IEEE 1584 — IEEE Guide for Performing Arc-Flash Hazard Calculations · วิธีคำนวณ Incident Energy + Arc Flash Boundary
• ASTM D120 — Standard Specification for Rubber Insulating Gloves · การทดสอบถุงมือฉนวนยาง
• ANSI Z89.1 — Industrial Head Protection · Type I Class E hard hat
• มาตรฐาน วสท. (สมาคมวิศวกรรมสถานแห่งประเทศไทย) และมาตรฐาน IEC ที่อ้างถึงในข้อ 7, 8, 14, 18, 20 ของกฎกระทรวง 2558
