เลือกพิกัด GFCI/RCD ให้ถูกงาน — 30mA กันคนไฟดูด, 100/300mA กันไฟไหม้

ช่างเข้าไปเปลี่ยนเต้ารับในห้องน้ำ ผู้จัดซื้อเปิด catalog อุปกรณ์ป้องกันไฟรั่วแล้วเจอตัวเลขเรียงกันมา 30mA, 100mA, 300mA, 500mA — เลือกตัวไหนถึงจะตรงงาน หลายคนเดาว่า "ตัวเลขยิ่งเยอะยิ่งกันได้ดี" ซึ่งเป็นความเข้าใจที่ผิด และเป็นความผิดที่อันตรายมาก เพราะถ้าเลือกพิกัดสูงเกินไปในวงจรที่คนสัมผัสได้ คนอาจถูกไฟดูดก่อนที่ไฟจะตัด

การเลือกพิกัด mA ของ RCD/GFCI จึงไม่ใช่เรื่องของ "ยิ่งไวยิ่งดี" หรือ "ยิ่งทนยิ่งดี" แต่เป็นการจับคู่ระดับความไวให้ตรงกับ "สิ่งที่คุณกำลังจะป้องกัน" — ป้องกันคน หรือป้องกันไฟไหม้

RCD กับ GFCI คือตัวเดียวกัน — และไม่ใช่เบรกเกอร์ธรรมดา

เริ่มจากเคลียร์ชื่อก่อน เพราะคนสับสนกันมาก

RCD ย่อมาจาก Residual Current Device เป็นชื่อตามมาตรฐานสากล IEC ที่ยุโรปและไทยใช้ ส่วน GFCI ย่อมาจาก Ground-Fault Circuit Interrupter เป็นชื่อแบบอเมริกัน ทั้งสองคือ อุปกรณ์ตัวเดียวกันในหลักการ — ตรวจจับกระแสที่ "รั่ว" ออกจากวงจรแล้วตัดไฟทันที

หลักการทำงานเข้าใจง่าย ๆ คือ ในวงจรปกติ กระแสที่ไหลเข้า (สาย Line) ต้องเท่ากับกระแสที่ไหลกลับ (สาย Neutral) เป๊ะ ๆ แต่ถ้ามีกระแสบางส่วน "หายไป" — เช่น รั่วเข้าตัวคนแล้วลงดิน หรือรั่วผ่านฉนวนที่ชำรุดลงโครงโลหะ — กระแสเข้ากับกระแสกลับจะไม่เท่ากัน ส่วนต่างนี้เรียกว่ากระแสตกค้าง (residual current) เมื่อมันถึงค่าที่ตั้งไว้ RCD จะตัดวงจรในเสี้ยววินาที

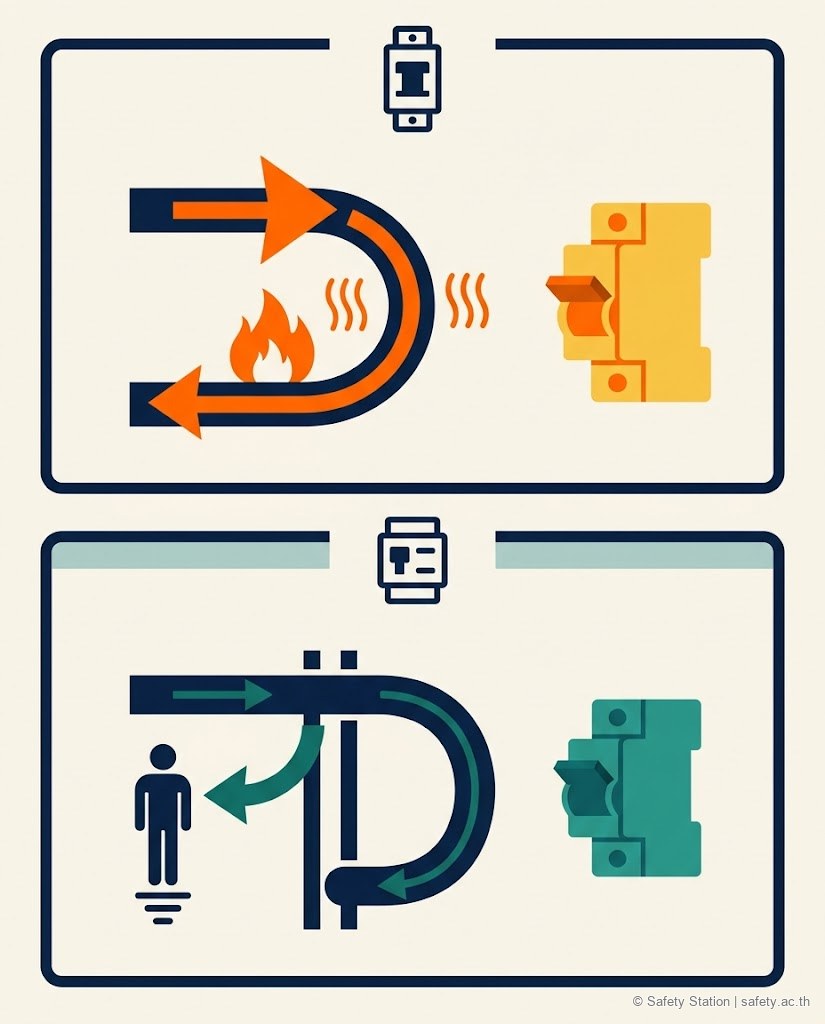

จุดที่ต้องเข้าใจให้ชัดคือ RCD ไม่ใช่ตัวเดียวกับเบรกเกอร์ธรรมดา (MCB)

อุปกรณ์	ตัดเมื่อ	ป้องกันอะไร
MCB / เบรกเกอร์ธรรมดา	กระแส "เกิน" (overload / short circuit)	สายไฟร้อนเกิน ไฟไหม้จากกระแสเกิน
RCD / GFCI	กระแส "รั่ว" ออกจากวงจร	คนถูกไฟดูด ไฟไหม้จากไฟรั่ว
RCBO	รวม 2 อย่างในตัวเดียว	ทั้งกระแสเกินและกระแสรั่ว

พูดง่าย ๆ ถ้าตู้ไฟคุณมีแต่ MCB คุณกันได้แค่กระแสเกิน — คนที่ไปจับสายชำรุดแล้วถูกไฟดูด MCB จะไม่ตัดให้ เพราะกระแสที่ไหลผ่านตัวคนยังไม่ถึงระดับ "เกิน" ที่ MCB จับได้ ตรงนี้แหละที่ RCD เข้ามาทำหน้าที่

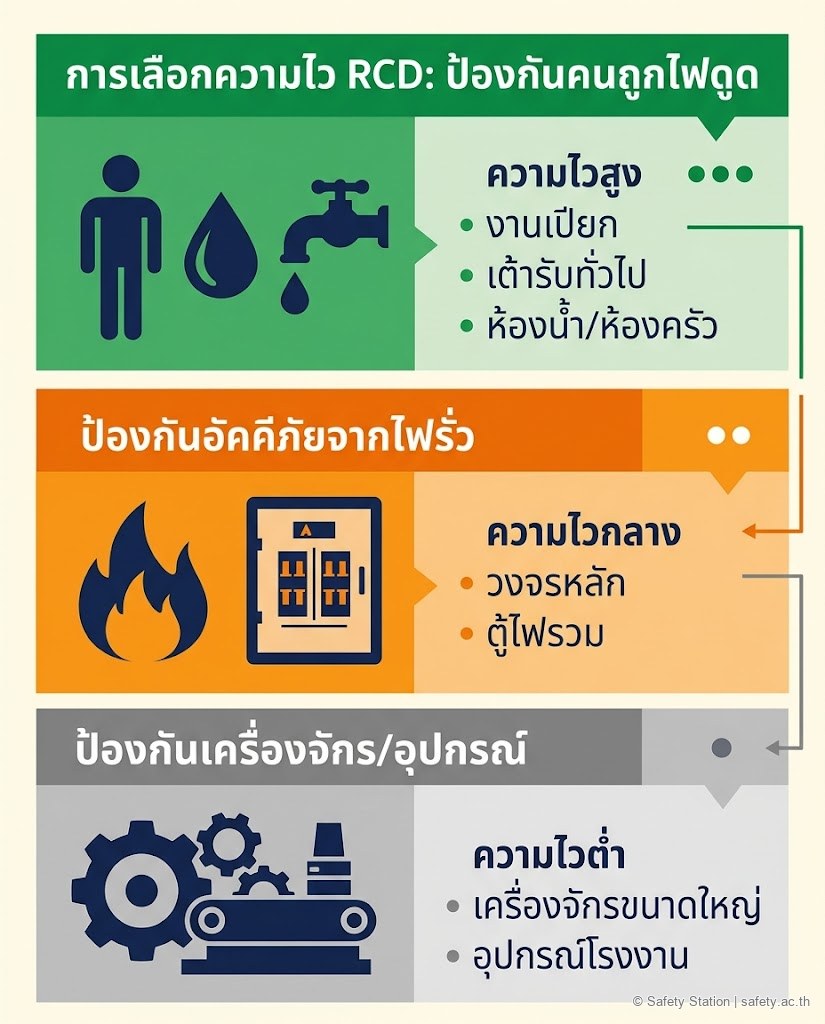

พิกัดความไว IΔn — แบ่ง 3 กลุ่มตามงาน

ค่าความไวของ RCD เรียกว่า IΔn (rated residual operating current) คือค่ากระแสรั่วที่ทำให้ RCD ตัด ตามมาตรฐานสากล IEC 61008 (สำหรับ RCCB) และ IEC 61009 (สำหรับ RCBO) แบ่งพิกัดออกเป็น 3 กลุ่มใหญ่ ตามวัตถุประสงค์การป้องกัน

กลุ่มความไวสูง — 5 / 10 / 30 mA ใช้ป้องกัน "คน" จากการถูกไฟดูด (personnel / life protection) เป็นกลุ่มที่ไวที่สุด ตัดเร็วที่สุด เพราะร่างกายคนทนกระแสได้น้อยมาก

กลุ่มความไวกลาง — 100 / 300 / 500 / 1000 mA ใช้ป้องกัน "อัคคีภัย" จากไฟรั่ว (fire protection) ไม่ไวพอจะป้องกันคนโดยตรง แต่ตัดก่อนที่ไฟรั่วสะสมจนเกิดความร้อนและไฟไหม้

กลุ่มความไวต่ำ — หน่วยแอมป์ (เกิน 1000 mA) ใช้ป้องกันเครื่องจักรหรือระบบขนาดใหญ่ ไม่เกี่ยวกับการป้องกันคน

ค่า mA เหล่านี้ทั้งหมดเป็นค่าตาม มาตรฐาน IEC 61008/61009 ซึ่งเป็นมาตรฐานสากล ไม่ใช่ตัวเลขที่ระบุในกฎกระทรวงไทย จุดนี้สำคัญมาก จะพูดถึงอีกครั้งในหัวข้อกฎหมาย

เลือก 30 mA เมื่อมีคนสัมผัสได้

ถ้าวงจรนั้น "คนเข้าถึงได้" ให้เลือก 30 mA เป็นค่าตั้งต้นเสมอ เพราะ 30 mA คือเกณฑ์ความไวที่ใช้ป้องกันคนไม่ให้ถูกไฟดูดจนถึงตาย ตามมาตรฐาน IEC ที่กำหนดว่า RCD ที่เหมาะกับการป้องกันการสัมผัสส่วนที่มีไฟต้องมีพิกัด 30 mA

วงจรที่ควรใช้ 30 mA ได้แก่

• เต้ารับทั่วไปในบ้าน อาคาร สำนักงาน
• งานกลางแจ้ง พื้นที่เปียกชื้น หรือมีโอกาสโดนน้ำ
• เครื่องมือไฟฟ้าแบบมือถือ (สว่าน เครื่องเจียร ปั๊มน้ำ)
• ห้องน้ำ ห้องครัว พื้นที่ล้างทำความสะอาด

เหตุผลที่ต้องไวระดับ 30 mA เพราะกระแสไฟฟ้าเพียงเล็กน้อยที่ไหลผ่านร่างกายก็อันตรายแล้ว ถ้าอยากเข้าใจว่าทำไมตัวเลขนี้ถึงเป็นเส้นแบ่งความเป็นความตาย ลองอ่านเรื่อง อันตรายจากกระแสไฟฟ้าต่อร่างกาย ประกอบ

ข้อควรระวังที่คนพลาดบ่อย — อย่าใช้ RCD แบบหน่วงเวลา (Type S) ที่พิกัด 30 mA หรือต่ำกว่าเพื่อหวังป้องกันคน เพราะ Type S ออกแบบให้ "รอ" ก่อนตัดเพื่อทำ selectivity (จะอธิบายต่อ) การหน่วงเวลานั้นทำให้มันไม่ตัดเร็วพอจะป้องกันคนได้ตามที่มาตรฐานระบุ การป้องกันคนต้องใช้ RCD ที่ตัดทันที (instantaneous) ที่ 30 mA เท่านั้น

เลือก 100/300 mA เมื่อเป้าหมายคือกันไฟไหม้

พอขยับมาที่วงจรหลักหรือวงจรย่อยขนาดใหญ่ที่ "คนไม่ได้สัมผัสโดยตรง" เป้าหมายเปลี่ยนจากกันคนเป็น กันอัคคีภัย ตรงนี้ใช้พิกัด 100 mA หรือ 300 mA (และ 500 mA ในบางกรณี) ตามมาตรฐาน IEC

ตัวอย่างเช่น RCD ที่ติดตั้งต้นทางของตู้ไฟ (main) หรือต้นทางของวงจรป้อนไปยังอาคารย่อย จุดเหล่านี้ถ้าใช้ 30 mA จะตัดบ่อยจน "nuisance tripping" เพราะวงจรใหญ่มีกระแสรั่วพื้นฐาน (leakage) สะสมจากอุปกรณ์หลายตัวรวมกัน การใช้ 300 mA จึงปล่อยให้ระบบทำงานปกติได้ แต่ยังตัดทันที่กระแสรั่วถึงระดับเสี่ยงไฟไหม้

เรื่องสำคัญที่มากับวงจรหลายชั้นคือ selectivity (การจัดลำดับการตัด) — คุณคงไม่อยากให้ RCD ต้นทาง (main) ตัดพร้อม RCD ปลายทาง (เต้ารับห้องเดียว) เพราะไฟจะดับทั้งอาคารแทนที่จะดับแค่จุดที่มีปัญหา

วิธีจัดคือใช้ RCD แบบหน่วงเวลา (Type S) ที่ต้นทาง คู่กับ RCD แบบตัดทันที 30 mA ที่ปลายทาง เมื่อมีไฟรั่วที่ปลายทาง RCD 30 mA ตัวล่างจะตัดก่อน ส่วน Type S ตัวบนจะ "รอ" ทำให้เฉพาะวงจรที่มีปัญหาดับ ส่วนที่เหลือยังใช้ไฟได้ปกติ

สรุปหลักการเลือกเป็นตารางสั้น ๆ

สถานการณ์	พิกัดแนะนำ	วัตถุประสงค์
เต้ารับ งานเปียก เครื่องมือมือถือ ห้องน้ำ	30 mA (ตัดทันที)	ป้องกันคน
วงจรหลัก / feeder ที่คนไม่สัมผัส	100 / 300 mA	ป้องกันไฟไหม้
ต้นทางหลายชั้น (ต้องการ selectivity)	Type S 100–300 mA	กันไฟไหม้ + ไม่ตัดพร้อมตัวล่าง

ค่า mA ทั้งหมดในตารางนี้อ้างอิงมาตรฐาน IEC 61008/61009 และมาตรฐาน วสท. ไม่ใช่ตัวเลขที่กำหนดในกฎหมายไทย

กฎหมายไทยพูดถึงเรื่องนี้อย่างไร

หลายคนเข้าใจผิดว่า "กฎหมายไทยกำหนดให้ใช้ RCD 30 mA" — ซึ่งไม่ถูกต้องเสียทีเดียว ต้องแยกให้ชัดว่ากฎหมายไทยพูดอะไร และค่า mA มาจากไหน

กฎกระทรวงกำหนดมาตรฐานในการบริหารฯ เกี่ยวกับไฟฟ้า พ.ศ. 2558 มี 2 ข้อที่เกี่ยวข้องโดยตรง

ข้อ 11 กำหนดให้นายจ้างดูแลบริภัณฑ์ไฟฟ้าและสายไฟฟ้าให้ใช้งานได้โดยปลอดภัย "หากพบว่าชำรุด หรือมีกระแสไฟฟ้ารั่ว หรืออาจก่อให้เกิดอันตรายแก่ผู้ใช้งาน ให้ซ่อมแซมหรือดำเนินการให้อยู่ในสภาพ ที่ใช้งานได้อย่างปลอดภัย"

ข้อนี้คือเจตนาที่ตรงกับหน้าที่ของ RCD เป๊ะ — กระแสไฟฟ้ารั่วเป็นอันตรายที่กฎหมายสั่งให้จัดการ และ RCD คืออุปกรณ์ที่ตัดวงจรทันทีที่ตรวจพบกระแสรั่ว

ข้อ 18 กำหนดให้นายจ้าง "ติดตั้งเต้ารับ สายไฟฟ้า อุปกรณ์ และเครื่องป้องกันกระแสไฟฟ้าเกิน ที่มีขนาด ชนิด และประเภทที่เหมาะสมไว้ให้เพียงพอแก่การใช้งาน" โดยให้เป็นไปตามมาตรฐานของสมาคมวิศวกรรมสถานแห่งประเทศไทยฯ (วสท.)

จุดสำคัญตามหลัก L007 (อย่าผสมเกณฑ์ต่างประเทศกับกฎหมายไทย) คือ กฎกระทรวงไทยไม่ได้ระบุค่า mA ใด ๆ ในตัวบท — กฎหมายบอกแค่ว่าต้องดูแลไม่ให้กระแสรั่วก่ออันตราย (ข้อ 11) และต้องติดตั้งเครื่องป้องกันที่ "เหมาะสมตามมาตรฐาน วสท." (ข้อ 18) ส่วนค่า 30/100/300 mA ที่เราเลือกนั้นมาจาก มาตรฐาน IEC 61008/61009 และมาตรฐาน วสท. ไม่ใช่ตัวเลขในกฎกระทรวง

ดังนั้นเวลาเขียนรายงานหรืออธิบายให้ผู้บริหารฟัง ให้พูดให้ถูกว่า "กฎหมายไทยบังคับให้จัดเครื่องป้องกันไฟรั่วที่เหมาะสมตามมาตรฐาน วสท. ส่วนการเลือกค่า 30 mA สำหรับป้องกันคนเป็นเกณฑ์ตามมาตรฐาน IEC สากล" รายละเอียดของกฎกระทรวงฉบับนี้ดูได้ที่ กฎกระทรวงความปลอดภัยเกี่ยวกับไฟฟ้า พ.ศ. 2558

ข้อผิดพลาดที่เจอบ่อยหน้างาน

จากที่เดินตรวจมา ปัญหาเรื่อง RCD ที่เจอซ้ำ ๆ มีไม่กี่อย่าง

1. คิดว่ามี MCB แล้วปลอดภัยจากไฟดูด — MCB กันแค่กระแสเกิน ไม่กันไฟดูด ต้องมี RCD หรือ RCBO เพิ่ม

2. ใช้ RCD พิกัดสูงเกินในวงจรที่คนสัมผัส — เช่น เอา 100 mA ไปติดเต้ารับห้องน้ำเพราะ "ไม่อยากให้ตัดบ่อย" อันนี้อันตราย เพราะ 100 mA ไม่ไวพอจะป้องกันคนถูกไฟดูด เต้ารับที่คนสัมผัสต้อง 30 mA

3. คิดว่า RCD แทนการต่อสายดินได้ — ไม่ได้ RCD กับสายดิน (grounding) ทำงานคนละหน้าที่และต้องมีทั้งคู่ สายดินทำให้กระแสรั่วมีทางลงดินและช่วยให้ RCD ตรวจจับได้ ระบบที่ดีต้องมีทั้งสายดินและ RCD

4. ไม่เคยกดปุ่ม TEST — RCD ทุกตัวมีปุ่ม TEST ควรกดทดสอบเป็นระยะ (อย่างน้อยทุก 3-6 เดือนตามคำแนะนำผู้ผลิต) เพื่อยืนยันว่ากลไกตัดยังทำงาน ตัวที่ติดมานานหลายปีโดยไม่เคยทดสอบ อาจค้างไม่ตัดเมื่อเกิดเหตุจริง

5. สับสน RCD กับ RCBO — RCD/RCCB กันแค่ไฟรั่ว ต้องมี MCB คู่ด้วยถึงจะกันกระแสเกิน ส่วน RCBO รวมทั้งสองอย่างในตัวเดียว ถ้าพื้นที่จำกัดในตู้ RCBO สะดวกกว่า

Checklist เลือกพิกัด RCD/GFCI

ก่อนสั่งซื้อหรือติดตั้ง ลองไล่ตามนี้

• วงจรนี้ "คนสัมผัสได้" หรือไม่ — ถ้าใช่ ใช้ 30 mA (ตัดทันที)
• เป็นเต้ารับ งานเปียกชื้น งานกลางแจ้ง เครื่องมือมือถือ ห้องน้ำ — 30 mA
• เป็นวงจรหลัก/feeder ที่คนไม่สัมผัส เน้นกันไฟไหม้ — 100/300 mA
• มีหลายชั้นต้องการ selectivity — ใช้ Type S ที่ต้นทาง + 30 mA ที่ปลายทาง
• ต้องการกันทั้งกระแสเกินและกระแสรั่วในตัวเดียว — เลือก RCBO
• มีระบบสายดินครบ (RCD ไม่แทนสายดิน)
• วางแผนกดปุ่ม TEST ทดสอบเป็นระยะ

คำถามที่พบบ่อย

RCD 30 mA ตัดบ่อยจนรำคาญ ทำไง อย่าแก้ด้วยการเปลี่ยนเป็นพิกัดสูงขึ้นในวงจรที่คนสัมผัส ให้หาสาเหตุก่อน — มักเกิดจากความชื้น ฉนวนเสื่อม หรือมีอุปกรณ์ที่มี leakage สูงรวมในวงจรเดียวกันมากเกินไป ทางแก้คือแยกวงจรหรือซ่อมจุดที่รั่ว ไม่ใช่ลดความไว

RCD กับ RCBO ต่างกันยังไง เลือกอันไหน RCD/RCCB กันแค่ไฟรั่ว ต้องมี MCB เสริมเพื่อกันกระแสเกิน ส่วน RCBO รวมทั้งสองในตัวเดียว ถ้าตู้มีพื้นที่จำกัดหรืออยากแยกการป้องกันรายวงจร RCBO สะดวกกว่า

ติด RCD แล้วไม่ต้องต่อสายดินใช่ไหม ไม่ใช่ ต้องมีทั้งคู่ สายดินเป็นพื้นฐานความปลอดภัย ส่วน RCD เป็นชั้นป้องกันเพิ่ม ทั้งสองทำงานเสริมกัน

กฎหมายไทยบังคับใช้ 30 mA หรือเปล่า กฎหมายไทย (กฎกระทรวงไฟฟ้า 2558) บังคับให้จัดเครื่องป้องกันที่เหมาะสมตามมาตรฐาน วสท. และดูแลไม่ให้กระแสรั่วก่ออันตราย แต่ไม่ได้ระบุค่า mA ในตัวบท ค่า 30 mA สำหรับป้องกันคนเป็นเกณฑ์ตามมาตรฐาน IEC สากล

ต้องกดปุ่ม TEST บ่อยแค่ไหน ตามคำแนะนำผู้ผลิตทั่วไป อย่างน้อยทุก 3-6 เดือน เพื่อยืนยันว่ากลไกตัดยังทำงานปกติ

สรุป

• RCD (IEC) กับ GFCI (อเมริกัน) คืออุปกรณ์เดียวกัน — ตัดไฟเมื่อตรวจพบกระแส "รั่ว" ต่างจากเบรกเกอร์ธรรมดาที่ตัดเมื่อกระแส "เกิน"
• ใช้ 30 mA กับทุกวงจรที่คนสัมผัสได้ (เต้ารับ งานเปียก เครื่องมือมือถือ ห้องน้ำ) เพื่อป้องกันคนถูกไฟดูด — เป็นเกณฑ์ตามมาตรฐาน IEC
• ใช้ 100/300 mA กับวงจรหลักที่คนไม่สัมผัส เพื่อกันอัคคีภัยจากไฟรั่ว และใช้ Type S ทำ selectivity
• กฎหมายไทย (กฎกระทรวงไฟฟ้า 2558 ข้อ 11 + ข้อ 18) บังคับให้ดูแลกระแสรั่วและจัดเครื่องป้องกันตามมาตรฐาน วสท. แต่ไม่ได้ระบุค่า mA — ค่าทั้งหมดมาจาก IEC/วสท.
• RCD ไม่แทนสายดิน และต้องกดปุ่ม TEST ทดสอบเป็นระยะ

ลองเริ่มจากเดินสำรวจตู้ไฟที่ทำงานคุณ ดูว่าเต้ารับห้องน้ำกับงานกลางแจ้งมี RCD 30 mA ครบหรือยัง ถ้ายัง นั่นคือจุดแรกที่ควรแก้
